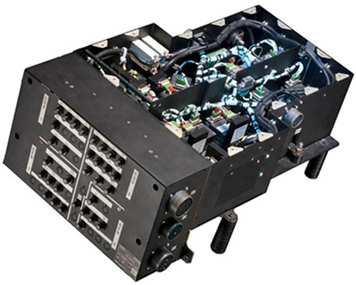

某美洲高空飛機DC分配單元 |

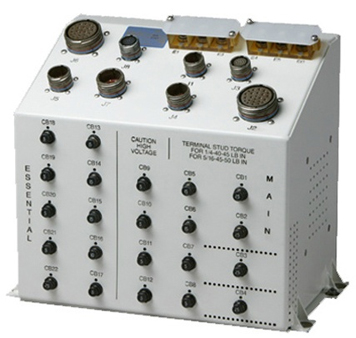

歐洲某高空飛機AC分配單元 |
 |
 |

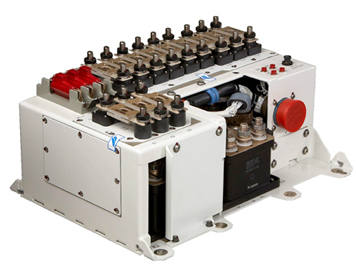

歐洲某機型直流分配單元 |

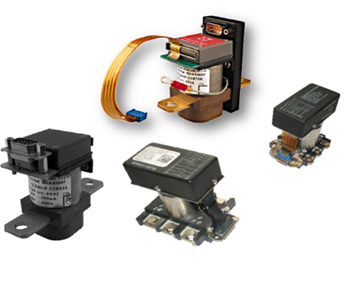

DC 270V，SSPC類分配單元核心器件 |
| 主要功能： | |
| 1. 高度集成的設計，能夠大量節省重量和體積。 2. 電器盒的繼電器和接觸器采用功率開關器件，具有多種安裝方式，額定功率和電壓切換功能，實現AC或DC配電。 3. 對：AC ABD DC電流傳感設備的所有類型的作必要的保護（如過流，欠壓和過壓，反極性等）。 4. 接觸器和電流傳感裝置組件設計為容易變安裝現場可更換單元（LRU）。 5. 針對未來的升級需求，采用了易于重新配置的模塊化概念。 6. 分布式集成的架構，優化飛機的具體情況。 7. 插件在的模塊或掛接口，關聯二次分配與初次分配中的組件，增強的故障排除的便利性和維護操作。 |
|
| 先進的電子功能，根據要求包括： | |
| 1. “設計安全”的電子產品，通過優化的架構來實現安全的目標的設備。 2. BITE功能，如全自動電源內置測試（PBIT）和連續的內置測試（CBIT）。 3. 可完全編程的控制邏輯。 4. 實現過流，短路，反向電流保護，低電流指示。 6. TRU和電池過溫保護。 7. 過電壓保護。 8. 在失敗的情況下的內部或外部的自動重新配置。 9. 電源并聯保護交流配電。 10. 供內部聯機，與人/機界面，飛機中央計算機，飛機和其他設備進行通信的各種通信總線（ARINC 429，CAN，RS422/485， MIL-STD-1553，以太網總線等）。 11. 負載運行報告和管理。 |
|
